空気呼吸器用高圧空気容器

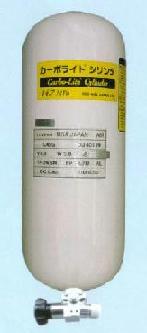

「カーボライト」シリンダ
◆重さを忘れる超軽量です！
容器単体比：鋼製より約６０％、ガラスＦＲＰより約３０〜４０％軽い。
◆使用期限（１５年）の近づいた「ガラスＦＲＰボンベ」から「カーボライト」に・・・スムーズな更新に対応できます。
■構 造
「カーボライト」は、アルミ合金ライナーの外表面に高強度カーボン繊維をエポキシ樹脂とともに、らせん巻きとたが巻きの組み合わせで巻きつけられた積層構造になっています。更に耐衝撃性向上のために最外層にガラス繊維を巻きつけた軽量容器です。
写真は、ＮＦＰＡ（米国防火協会）の呼吸器耐炎テスト
※ＤＯＴ（米国運輸省）認定品です。
※高圧ガス保安協会の高圧用検査品です。
| 容器型番 | カーボライトシリンダ | ||||
| ＣＬ−３０ | ＣＨ−３０ | ＣＨ−４５ | ＣＨ−６０ | ||
| 材 質 | カーボンＦＲＰ（アルミ合金ライナー） | ||||
| 内容積（Ｌ） 携行空気量（Ｌ） ※１ 使用時間（分） ※２ |
８．４ １，２６０ ３０ |
４．７ １，２７０ ３０ |
６．８ １，８４０ ４５ |
９．０ ２，４３０ ６０ |
|
| 質 量 | 容器単体（ｋｇ） 総質量（ｋｇ） ※３ |
３．１ ５．２ |
２．９ ５．１ |
４．１ ７．０ |
５．２ ８．９ |
| 寸 法 | 容器の外径（ｍｍ） 容器の長さ（ｍｍ） ※４ |
１７２ ４９０ |
１３９ ４７０ |
１７２ ４６０ |
１８０ ５３６ |
| 最高充填圧力（ＭＰａ） | １４．７ | ２９．４ | |||
※１・・・２９．４ＭＰａ容器の携行空気量は、圧縮係数（０．９）を加味して計算しています。
※２・・・使用時間は、呼吸量（分時換気量）４０Ｌ／分で計算しています。
※３・・・そく止弁、空気（最高充填圧力）の質量を含みます。
※４・・・長さはそく止弁を含みません。
（注）
