3-106

複合ガス検知器

●ＭＤ－５００シリーズ

＝特　長＝

電源ＯＮで電池容量表示、センサチェックまでフルオート。
濃度表示、電池交換、センサ異常などの各種メッセージをデジタル表示。
ピークホールド機能を搭載。

■　仕様
型　　　式	ＭＤ－５０２Ｅ		ＭＤ－５１０Ｅ		ＭＤ－５２０Ｅ
測定対象ガス	酸素	硫化水素	酸素	一酸化炭素	酸素	可燃性ガス
測定原理	ガルバニ電池式	定電位電解式	ガルバニ電池式	定電位電解式	ガルバニ電池式	定電位電解式
測定範囲	０～５０．０％	０～５０．０ｐｐｍ	０～５０．０％	０～５００ｐｐｍ	０～５０．０％	０～１００％ＬＥＬ
最小桁表示	０．１％	０．１ｐｐｍ	０．１％	１ｐｐｍ	０．１％	１％ＬＥＬ
指示精度	０～２５％で ±０．５％Ｏ_２以内	０～３０ｐｐｍで ±１．５ｐｐｍ以内	０～２５％で ±０．５%Ｏ_２以内	Ｆ．Ｓ．の±１０％以内	０～２５％で ±０．５％Ｏ_２以内	±５％ＬＥＬ以内
表示方式	液晶デジタル
警報濃度	１８％以下	１０ｐｐｍ以上	１８％以下	５０ｐｐｍ以上	１８％以下	２０％ＬＥＬ以上
警報方式	ランプ・ブザー
応答時間	９０％応答２５秒以内		９０％応答１５秒以内		９０％応答１２秒以内
電　　　源	単２アルカリ乾電池２本
連続使用時間	約２０時間				約８時間
電池警報	ランプ・ブザー・メッセージ
防　爆　性	ＥｘｄｉａⅡＢ＋Ｈ_２ＴＳＸ（第Ｃ１１５０９号）		ＥｘｄｉａⅡＢ＋Ｈ_２Ｔ３Ｘ（第Ｃ１１５０６号）		ＥｘｄｉａⅡＢ＋Ｈ_２Ｔ３Ｘ（第Ｃ１１２８０号）
使用温度範囲	－１０～＋４０℃
本体寸法	Ｗ９０ｍｍ×Ｈ２００ｍｍ×Ｄ４０ｍｍ
本体重量	９３０ｇ
標準付属品	浮子型捕集器付ガス採取管（１０ｍ）、ストラップ、革ケース

●ＭＤ－７００シリーズ

＝特　長＝

３成分を同時にデジタル表示します。
コンパクトで堅牢な設計です。

■　仕様
型　　　式	ＭＤ－７０１			ＭＤ－７１１
測定対象ガス	酸素	可燃性ガス	硫化水素	酸素	可燃性ガス	一酸化炭素
測定原理	ガルバニ電池式	接触燃焼式	定電位電解式	ガルバニ電池式	接触燃焼式	定電位電解式
測定範囲	０～２５．０％	０～１００％ＬＥＬ	０～３０．０ｐｍ	０～２５．０％	０～１００％ＬＥＬ	０～３００ｐｐｍ
最小桁表示	０．１％	１％ＬＥＬ	０．１ｐｐｍ	０．１％	１％ＬＥＬ	１ｐｐｍ
指示精度	０～０．７％Ｏ_２以内	０～５０％ＬＥＬで ±５％ＬＥＬ以内	±１．５ｐｐｍ以内	±０．７％Ｏ_２以内	０～５０％ＬＥＬで ±５％ＬＥＬ以内	０～１００ｐｐｍで ±１０ｐｐｍ以内
表示方式	液晶デジタル
警報濃度	１８％以下	２０％ＬＥＬ以上	１０ｐｐｍ以上	１８％以下	２０％ＬＥＬ以上	５０ｐｐｍ以上
警報方式	ランプ・ブザー
応答時間	９０％応答１５秒以内
電　　　源	単１アルカリ乾電池４本
連続使用時間	約８時間
電池警報	ランプ・ブザー
使用温度範囲	－１０～＋４０℃
本体寸法	Ｗ２０１ｍｍ×Ｈ１６２ｍｍ×Ｄ１００ｍｍ
本体重量	２．３ｋｇ
標準付属品	浮子型捕集器付ガス採取管（５ｍ）、革ケース

●ＧＸ－８２Ｎ　ＨＳ型／ＣＯ型

＝特　長＝

マイコン内蔵のワンタッチ操作。
見やすいデジタル表示。
遠隔検知（５ｍ）が可能。
外部ブザーに接続可能。

■　仕様
型　　　式	ＧＸ－８２Ｎ　ＨＳ	ＧＸ－８２Ｎ　ＣＯ
検知原理	可燃性ガス・・・接触燃焼方式酸素・・・隔膜ガルバニ電池方式ＣＯ／Ｈ_２Ｓ・・・定電位電解方式
検知対象ガス	可燃性ガス（メタン又はイソプタン）大気中の酸素Ｈ_２Ｓ	可燃性ガス（メタン又はイソプタン）大気中の酸素ＣＯ
検知範囲	可燃性ガス　０～９０％ＬＥＬ・・・・サービスレンジ９１～９９％ＬＥＬ酸素　　０～４０ＶＯＬ％
	Ｈ_２Ｓ　０～３０．０ｐｐｍ	ＣＯ　Ｆ．Ｓ．　±１０％以内
指示精度	可燃性ガス　Ｆ．Ｓ±１０％以内（０～６０％ＬＥＬ）酸　　　素　±０．７ＶＯＬ％以内
	Ｈ２Ｓ　Ｆ．Ｓ　±５%以内	ＣＯ　Ｌ：５０ｐｐｍ　Ｈ：１００ｐｐｍ
警報設定値	可燃性ガス　Ｌ：２０％ＬＥＬ　Ｈ：５０％ＬＥＬ酸　　　素　Ｌ：１８ＶＯＬ％　Ｈ：２５ＶＯＬ％
	Ｈ２Ｓ　Ｌ：１０ｐｐｍ　Ｈ：３０ｐｐｍ	ＣＯ　Ｌ：５０ｐｐｍ　Ｈ：１００ｐｐｍ
使用温度範囲	－１０～＋４０℃
連続使用時間	８時間以上
電　　　源	単２型アルカリ電池２本又はＮｉ－Ｃｄ電池
寸法・重量	９１（Ｗ）×５１（Ｈ）×１８２（Ｄ）ｍｍ　約７００ｇ

●ＧＸ－８５Ｎ型

＝特　長＝

マイコン内蔵のワンタッチ操作。
見やすいデジタル表示。
自動照明付。
検知管接可能。

■　仕様
検知原理	可燃性ガス・・・接触燃焼方式酸素・・・隔膜ガルバニ電池方式有害ガス・・・試薬変色（検知管方式）
検知対象ガス	メタン及び可燃性ガス一般大気中の酸素（Ｈ_２Ｓ・ＣＯ・ＣＯ_２は検知管方式）
検知範囲	メタン又は可燃性ガス：０～１００％ＬＥＬ酸素：０～２５ＶＯＬ％（Ｈ_２Ｓ：０，１０，３０，５０ｐｐｍ　ＣＯ：０，５０，１００，２００ｐｐｍ　ＣＯ_２：０，０．５，１．２％）
指示精度	メタンガス　Ｆ．Ｓ±10%以内可燃性ガス　Ｆ．Ｓ±5%以内酸素　±０．７ＶＯＬ％（ＪＩＳ－Ｔ８２０１準拠）
警報設定値	メタン及び可燃性ガス：２０％ＬＥＬ酸素：１８ＶＯＬ％
使用温度範囲	－１０～＋４０℃
連続使用時間	アルカリ乾電池の場合４時間以上（但し、無警報・無照明時）Ｎｉ－Ｃｄ：２時間以上
電　　　源	単３型乾電池１．５Ｖ×４本、又はＮｉ－Ｃｄ充電池（単３形本、外部充電）
寸法・重量	８５（Ｗ）×１９０（Ｈ）×４０（Ｄ）ｍｍ　約７３０ｇ（本体のみ）

●ＧＸ－８６型

＝特　長＝

一台で４成分のガスを同時測定（可燃性ガス、酸素、一酸化炭素、硫化水素）。
マイコン内蔵のワンタッチ操作。
ガス測定中の最高値を示すピークホールド機能付。
測定開始からの毒性ガスの積算値が検知可能。

■　仕様
検知原理	接触燃焼方式	隔膜ガルバニ電池方式	定電位電解方式
検知対象ガス	メタン又はイソプタン	大気中の酸素	Ｈ_２Ｓ	ＣＯ
検知範囲	０～６６％ＬＥＬ（基準レンジ）６１～９９％ＬＥＬ（サービスレンジ）	０～４０．０ＶＯＬ％	０～３０．０ｐｐｍ（基準レンジ）３０～９９．９ｐｐｍ（サービスレンジ）	０～１５０ｐｐｍ（基準レンジ）１５１～３００ｐｐｍ（サービスレンジ）
指示精度	Ｆ．Ｓ±１０％以内（０～６０％ＬＥＬ）	±０．７ＶＯＬ％以内（０～２５ＶＯＬ％）	Ｆ．Ｓ±５％以内（０～３０ｐｐｍ）	Ｆ．Ｓ±１０％以内（０～１５０ｐｐｍ）
警報設定値	Ｌ：２０％ＬＥＬＨ：５０％ＬＥＬＭＡＸ１００％ＬＥＬ	Ｌ：１８．０％Ｈ：２５．０％ＭＡＸ：４０．０％	Ｌ：１０ｐｐｍＨ：３０ｐｐｍ	Ｌ：５０ｐｐｍＨ：１００ｐｐｍＭＡＸ：３００ｐｐｍ
使用温度範囲	－１０～＋４０℃
連続使用時間	８時間以上（常温・無照明・無警報時）
電　　　源	単２型乾電池２本又はＮｉ－Ｃｄ充電池
寸法・重量	２６（Ｗ）×５５（Ｈ）×９０（Ｄ）ｍｍ　約１ｋｇ

●ＧＸ－１１０Ｂ型

＝特　長＝

一台で４成分のガス（可燃性ガス、酸素、Ｈ_２Ｓ、ＳＯ）と温度を測定。
マイコン内蔵のワンタッチ操作。
外部警報機接続可能。
自動照明付。

■　仕様
検知原理	接触燃焼方式	隔膜ガルバニ電池方式	定電位電解方式
検知対象ガス	メタン又はイソプタン	大気中の酸素	Ｈ_２Ｓ	ＣＯ
検知範囲	０～１００％ＬＥＬ	０～２５．０ＶＯＬ％	０～３０．０ｐｐｍ（基準レンジ）表示は１２５ｐｐｍ迄（サービスレンジ）	０～１００ｐｐｍ（基準レンジ）表示は２５０ｐｐｍ迄（サービスレンジ）
指示精度	±５％ＬＥＬ以内	±０．７ＶＯＬ％	±１．５ｐｐｍ	±１０ｐｐｍ以内（０～１５０ｐｐｍ）
警報設定値	３０％ＬＥＬ	１８．０ＶＯＬ％	１０ｐｐｍ	５０ｐｐｍ
使用温度範囲	－１０～＋４０℃
連続使用時間	乾電池使用で約１０時間以上
電　　　源	単１型乾電池６本及びＡＣ１００Ｖ（５０／６０Ｈｚ）
寸法・重量	２５５（Ｗ）×１２１（Ｈ）×１７５（Ｄ）ｍｍ　約５ｋｇ

●ＧＸ－１１１型（防爆型）

＝特　長＝

一台で４成分のガス（可燃性ガス、酸素、Ｈ_２Ｓ、ＣＯ）と温度を測定。
マイコン内蔵のワンタッチ操作。
外部警報機接続可能。
自動照明付。

■　仕様
検知原理	接触燃焼方式	隔膜ガルバニ電池方式	定電位電解方式
検知対象ガス	メタン又はイソプタン	大気中の酸素	Ｈ_２Ｓ	ＣＯ
検知範囲	０～１００％ＬＥＬ	０～２５．０ＶＯＬ％	０～３０．０ｐｐｍ（基準レンジ）表示は１２５ｐｐｍ迄（サービスレンジ）	０～１００ｐｐｍ（基準レンジ）表示は２５０ｐｐｍ迄（サービスレンジ）
指示精度	±５％ＬＥＬ以内	±０．７ＶＯＬ％	±１．５ｐｐｍ	±１０ｐｐｍ以内（０～１５０ｐｐｍ）
警報設定値	３０％ＬＥＬ	１８．０ＶＯＬ％	１０ｐｐｍ	５０ｐｐｍ
使用温度範囲	－１０～＋４０℃
連続使用時間	乾電池使用で約１６時間以上
電　　　源	単１型乾電池４本
寸法・重量	２５５（Ｗ）×１２１（Ｈ）×１７５（Ｄ）ｍｍ　約３ｋｇ

●ＧＸ－７型

＝特　長＝

一台で３成分のガス（可燃性ガス、酸素、有害ガス）を検知。
見やすい表示の大型独立メーター。
メーター照明付。
可燃性・酸素のガス校正は同時校正。

■　仕様
検知原理	接触燃焼方式	隔膜ガルバニ電池方式	検知管方式（試薬変色）
検知対象ガス	可燃性ガス	大気中の酸素	有毒ガス
検知範囲	０～１００％ＬＥＬ	０～２５．０ＶＯＬ％	ＣＯ：１，５０，１００，２００ｐｐｍＨ_２Ｓ：０，１０，３０，５０ｐｐｍＣＯ：０，０．５，１．２％
指示精度	Ｆ．Ｓ±５％以内	±０．７ＶＯＬ％以内（ＪＩＳ　Ｔ－８２０１準拠）	約２５％
警報設定値	３０％ＬＥＬ	１８．０ＶＯＬ％
使用温度範囲	－１０～＋４０℃
連続使用時間	ＧＸ－７：約４時間ＧＸ－４：約１０時間
電　　　源	ＧＸ－７：単２型乾電池４本又はＮｉ－Ｃｄ充電池ＧＸ－４：単１型乾電池３本又はＮｉ－Ｃｄ充電池
寸法・重量	２３０（Ｗ）×１１３（Ｈ）×１８３（Ｄ）ｍｍ　約３．３ｋｇ

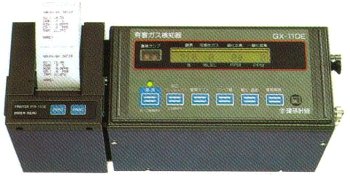

●ＧＸ－１１０Ｅ型

＝特　長＝

ゼロ点メモリー機能、ポーク表示機能。
センサバックアップ用リチューム電池を内蔵。
自動的に記録できるオプションプリンタ装着可能。
すっきり収納できるサンプリングホースリール（オプション）。

■　仕様
検知対象ガス	大気中の酸素	可燃性ガス	Ｈ_２Ｓ	ＣＯ
検知原理	隔膜ガルバニ電池方式	接触燃焼方式	定電位電解方式
検知範囲	０～２５．０ＶＯＬ％（１デジット０．１ＶＯＬ％）	０～１００ＬＥＬ（１デジット１％ＬＥＬ）	０～３０ｐｐｍ（基準レンジ）３１～１５０ｐｐｍ（サービスレンジ）（１デジット０．５ｐｐｍ基準レンジ）	０～１００ｐｐｍ（基準レンジ）１０１～３００ｐｐｍ（サービスレンジ）（１デジット１ｐｐｍ基準レンジ）
指示精度	±０．３ＶＯＬ％以内（ＪＩＳ　Ｔ－８２０１準拠）	±５ＶＯＬ％以内（Ｆ．Ｓ）	±５％（Ｆ．Ｓ）（基準レンジに対して）	±１０％（Ｆ．Ｓ）（基準レンジに対して）
表示方式	１６桁ＬＣＤ文字表示
警　報　点	１８．０ＶＯＬ％	３０％ＬＥＬ	１０．０ｐｐｍ	５０ｐｐｍ
警報方式	本体：警報ランプ及びブザー外部警報器：警報ランプ及びブザー
警報表示	１．ガス濃度警報：警報ランプ、ブザー２．警報テストの場合の警報：警報ランプ、ブザー　　　　　　　６．センサトラブル警報：警報ランプ、ブザー　ＬＣＤ表示　１８．０　３０　１０．０　５０　　　　　　　　　　　　　　　　　ＬＣＤ表示３．電池電圧低下警報：警報ランプ、ブザー　　　　　　　　　　　　　　　　　トラブル（サンソ）　ＬＣＤ表示、デンチコウカン　　　　　　　　　　　　　　　　　　　　　　　　　　トラブル（ＣＯ）４．流量低下警報：警報ランプ、ブザー　　　　　　　　　　　　　　　　　　　　トラブル（カネンセイ）　ＬＣＤ表示　リュウリョウ　テイカ　　　　　　　　　　　　　　　　　　　　　　　トラブル（Ｈ．Ｓ）５．電気回路故障警報：警報ランプ、ブザー　　　　　　　　　　　７．オーバーレンジ警報：警報ランプ、ブザー　ＬＣＤ表示　カイロ　イジョウ　　　　　　　　　　　　　　　　　　　　　　　ＬＣＤ表示　ＯＶＲ　ＯＶＲ　ＯＶＲ　ＯＶＲ
応答時間	９０％応答４０秒以内（８ｍガス導入管付浮子式ガス採集器で吸引した場合）
電　　　源	単１乾電池４本又は、ＡＣアダプタ（ＡＣ１００Ｖ５０　６０Ｈｚ）
連続使用時間	乾電池使用で約１０時間以上（２５℃において）
使用湿・温度範囲	－１０～４０℃　９５％ＲＨ以下
寸法・重量	２３０（Ｗ）×１７３（Ｈ）×１１０（Ｄ）ｍｍ　約３．２ｋｇ

●ＧＸ－９１型

＝特　長＝

ケースは丈夫なステンレス製で防爆・防滴構造。
夜間照明付で、ワイドな２桁２０行ＬＣＤ表示器を使用。
ガス名と濃度を４成分同時に表示。
ＳＴＥＬ、ＴＷＡの読取りが可能。
マイコン制御により、日常測定はワンタッチ操作。
各種オプリョン機能も充実。
1. 吸引ポンプユニット
2. データロガー（ＰＣシリーズパソコンに連絡可能）接続可
3. バーコード読取（バーコードペン接続可能）

■　仕様
検知対象ガス	可燃性ガス	酸素	硫化水素	一酸化炭素
検知原理	接触燃焼方式	ガルバニ電池方式	定電位電解方式
検知範囲	０～６０％ＬＥＬ（基準レンジ）６１～９９％ＬＥＬ（サ０ビスレンジ）	０～４０．０ＶＯＬ％	０～３０ｐｐｍ（基準レンジ）３０．５～９９．５ｐｍ（サービスレンジ）	０～１５０ｐｐｍ（基準レンジ）１５１～５００ｐｐｍ（サービスレンジ）
指示精度	±１．０％以上（Ｆ．Ｓ）	±０．７ＶＯＬ％	±５％（Ｆ．Ｓ）	±１０％（Ｆ．Ｓ）
警　報　値	１段目警報　１０％ＬＥＬ２段目警報　５０％ＬＥＬＭＡＸ警報　１００％ＬＥＬ	Ｌ警報　１８．０％Ｈ警報　２５．０％ＭＡＸ警報　４０．０％	１段目警報　１０ｐｐｍＳＴＥＬ警報　１５ｐｐｍＭＡＸ警報　１００％ｐｐｍ	１段目警報　５０ｐｐｍＳＴＥＬ警報　４００ｐｐｍＭＡＸ警報　５００％ｐｐｍ
使用湿・温度範囲	－１０～＋４０℃　９５％ＲＨ以下
電　　　源	単２アルカリ乾電池又は、Ｎｉ－Ｃｄ電池２本
連続使用時間	１０時間以上（常温・無照明・無警報時）単２型アルカリ電池使用
寸法・重量	約１６０（Ｗ）×６５（Ｈ）×１５２（Ｄ）ｍｍ　約１．６ｋｇ

●ＲＰ－ＧＸ－９１（一体型吸引ポンプ）	●ＢＲ－９１Ｂ（バーコード読取ペン）

小型、軽量のポンプユニットです。ワンタッチで装着できます。本質安全防爆構造。	ワンタッチで装着できます。ＧＸ－９１へのデータ入力が簡単に行えます。ラミネート処理のバーコードラベルも読取可能。
